CoAE linea al lavori di tornitura e fresatura su tutta la lunghezza del pezzo

Il CoAE è un trascinatore frontale che viene installato manualmente su un tornio. Viene

impiegato in prevalenza per lavori di tornitura longitudinale. I pezzi vengono fissati sul lato frontale. Con la medesima installazione è possibile eseguire anche ulteriori lavori di fresatura. La performance del CoAE è particolarmente convincente grazie alla forza di serraggio costante, anche in caso di superfici frontali irregolari o di scostamenti rilevanti sul piano ortogonale. L’alloggiamento è privo di gioco radiale. Grazie alla conformazione modulare è possibile impiegare diverse punte e dischi di trascinamento per un solo trascinatore frontale ed eseguire la lavorazione sulle geometrie più svariate. È possibile utilizzare il CoAE sia con rotazione verso destra che verso sinistra.

Il CoAE sostituisce i due trascinatori CoA e CoE di Röhm, combinando i vantaggi di entrambi.

Per chi

Per chi opera su macchine di rettifica ad azionamento manuale (variante CoK per macchine di rettifica ad azionamento automatico)

Per cosa

Tornitura e fresatura di geometrie con simmetria rotazionale in senso longitudinale.

Perché

  • Scostamento della concentricità fino a  0,01 mm
  • Fino a 8 kN
  • Fino a un peso del pezzo di 350 kg
  • Sistema di molle assiali regolabili in modo continuo per l'adeguamento del centraggio
  • Senza gioco radiale

Quanto

Con un solo corpo centrale è possibile lavorare entro un’unica dimensione con diverse geometrie.

ECCO LA MODALITÀ DI FUNZIONAMENTO DI CoAE DI RÖHM

  1. Vite di regolazione
  2. Sistema a molle
  3. Sistema di arresto
  4. Serbatoio idraulico
  5. Corpo base
  6. Punta (sostituibile, non fa parte del mandrino base)
  7. Disco di trascinamento (sostituibile, non fa parte del mandrino base)
  8. Perno

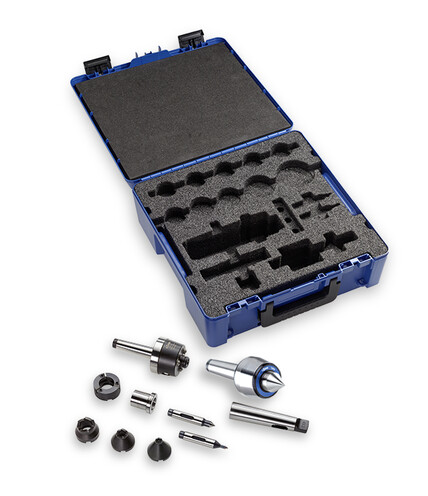

IL NOSTRO VERSATILE TRASCINATORE È CONTENUTO IN UNA VALIGETTA CON TUTTI GLI ACCESSORI.

Nella nostra valigetta CoAE trovi tutto quello che ti serve per lavorare con il nostro trascinatore frontale. E soprattutto una punta con indicatore della forza assiale per la stabilizzazione sul lato contropunta. Per i lavori di tornitura e fresatura, infatti, è decisiva un'adeguata forza assiale. Per azione della forza assiale i dischi trascinatori stabilizzano frontalmente il pezzo, consentendo in questo modo la trasmissione della coppia di serraggio del tornio.  Se la tua macchina/le tue macchine dispongono di un indicatore di forza assiale puoi scegliere anche una punta normale del nostro assortimento (vale a dire senza indicatore della forza assiale).

Come si stabilisce la forza assiale corretta? Abbiamo sostituito l’abituale “regolo”, non particolarmente comodo, e programmato una app. In questo modo è possibile inserire tramite un dispositivo mobile (smartphone, tablet) i valori necessari (come il numero di giri, l’avanzamento) e l’app indica subito la forza assiale necessaria.

DOTAZIONE

Valigetta con punta Control per la lettura della forza assiale direttamente in corrispondenza della punta di precisione rotante
Valigetta con punta normale per l’impiego su macchine con misurazione della forza assiale integrata
Trascinatore frontale CoAE, MK3
Punta di precisione rotante Control, MK3
Punta di precisione rotante Pro versione normale MK3
Disco trascinatore destrorso con piastra in metallo duro (6x3,2) Ø50 mm
Disco trascinatore destrorso
Alloggiamento ZA su MK3
Bussola di riduzione
Punta per CoAE Ø12 mm
Punta per CoAE Ø6 mm
N. ordine: 1381501

VALIGETTA COAE CON PUNTA CONTROL PER LA LETTURA DELLA FORZA ASSIALE DIRETTAMENTE ALLA PUNTA DI PRECISIONE ROTANTE

Per lavori di tornitura e fresatura, MK3

La valigetta con l’assortimento CoAE è disponibile solo presso punti vendita specializzati.

VALIGETTA COAE CON PUNTA NORMALE PER L’IMPIEGO SU MACCHINE CON MISURAZIONE DELLA FORZA ASSIALE INTEGRATA

Per lavori di tornitura e fresatura, MK3

La valigetta con l’assortimento CoAE è disponibile solo presso punti vendita specializzati.
